故障检测器
- 产品品牌wx
- 产品型号RFT
性能特点
频率覆盖范围：2MHz~12000MHz
检波芯片宽带匹配设计、混合集成微组装工艺系列化产品设计
温补技术设计，全温范围检测灵敏度及输出电平与输入功率对应关系不变
检测功率门限电平可外部任意设置，门限噪声去抖晃设计
模拟检波电压及门限比较结果输出（TTL电平），利于系统
自动化故障定位检测（Bit功能）
满足军用工作环境要求：-55℃~+85℃ 。
极限参数
最低和最高电源电压：+3.5V，+6V
最大输入功率：+13dBm
工作温度范围：-55℃~+85℃
储存温度范围：-55℃~+85℃ 。
部分产品典型电性能表（测试条件： 50Ω测试系统、常温）
|
数
型号 |
工作频率(MHz) |
可检测输入信号动态(dBm) |
输出模拟电压(V) |
输出电压随输入变化灵敏度(mV/dB) |
TTL输出比较门限电平设定 |
比较输出逻辑电平（TTL） |
电源(V/mA) |
封装形式 (简写) |
|
|
条件：输入大于设定门限值时 |
条件：输入小于设定门限值时 |
||||||||
|
fL~fH |
Pin |
Va |
--- |
--- |
VOH=1 |
VOL=0 |
V/I |
||
|
WRFT101 |
2~500 |
-60~+10 |
0.6~2.0 |
20mV/dB |
外部设置 |
1/>（3.5V） |
0/<(0.8V) |
5/30 |
S07/TE |
|
WRFT102 |
500~1000 |
-60~+15 |
0.6~1.9 |
20mV/dB |
外部设置 |
1/>（3.5V） |
0/<(0.8V) |
5/30 |
S07/TE |
|
WRFT103 |
100~2500 |
-60~+10 |
0.6~1.8 |
20mV/dB |
外部设置 |
1/>（3.5V） |
0/<(0.8V) |
5/30 |
S07/TE |
|
WRFT104 |
2500~4000 |
-60~+10 |
0.6~1.8 |
20mV/dB |
外部设置 |
1/>（3.5V） |
0/<(0.8V) |
5/30 |
S07/S02 |
|
WRFT105 |
4000~8000 |
-50~+10 |
0.6~1.8 |
20mV/dB |
外部设置 |
1/>（3.5V） |
0/<(0.8V) |
5/30 |
S02 |
|
WRFT106 |
6000~12000 |
-50~+10 |
0.6~1.8 |
20mV/dB |
外部设置 |
1/>（3.5V） |
0/<(0.8V) |
5/30 |
S02 |
典型应用
在射频微波信号电平检测、发射机功放功率、驻波检测及功率测量等电路中应用。
在通信、导航、雷达、电子对抗等电子设备中作故障定位检测。

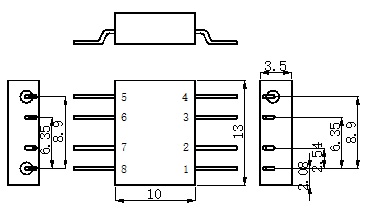

封装尺寸：
协议定制产品
我们可根据用户具体要求，调整电气、可靠性等指标的设计，选用指定的其它标准封装或模块结构形式，须协议定制产品。
