性能特点
频率范围:10MHz ~2000MHz
单芯片结构产品系列化设计
将LC滤波器匹配在放大器的输入端或者输出端
内置滤波器可以带通、低通或高通,灵活更换
内置输入/输出耦合电容及电源高频退耦电容,无须再外加,使用方便简单
良好的50Ω系统阻抗匹配,驻波小,易级联使用
混合微组装工艺集成,性能稳定可靠
国际标准的多种全密封管壳封装形式可选
满足军用工作环境要求:-55℃~+85℃
极限参数
最高电源电压:+6V
最大输入功率:+13dBm
工作温度范围:-55℃~+85℃
储存温度范围:-55℃~+85℃
部分产品典型电性能表
测试条件: 50Ω测试系统, 常温,滤波器在前端 |
|||||||||
产品型号 |
中心频率 TYP (MHz) |
3dB带宽(MHz) |
矩形系数BW40dB/3 dB |
小信号 增益 (TYP) |
中心频率点噪声系数 (dB) |
线性输出功率 P-1TYP (dBm) |
输入/输出 驻波比 |
供电电源 (V/mA) |
外 型 尺 寸(mm) |
WIFA10/5M |
10 |
5 |
≤3.5 |
18 |
4.5 |
10 |
<2.0/<2.0 |
5/55 |
40*20*8 |
WIFA21/10M |
21.4 |
10 |
≤3 |
18 |
4.3 |
13 |
<2.0/<2.0 |
5/60 |
40*20*8 |
WIFA60/10M |
60 |
10 |
≤3 |
25 |
4.6 |
12 |
<2.0/<2.0 |
5/80 |
40*20*8 |
WIFA60/20M |
60 |
20 |
≤3 |
15 |
3.7 |
10 |
<2.0/<2.0 |
5/55 |
40*20*8 |
WIFA60/30M |
60 |
30 |
≤3 |
20 |
3.0 |
13 |
<2.0/<2.0 |
5/60 |
40*20*8 |
WIFA70/10M |
70 |
10 |
≤3 |
22 |
3.5 |
13 |
<2.0/<2.0 |
5/80 |
40*20*8 |
WIFA70/20M |
70 |
20 |
≤3 |
16 |
3.0 |
10 |
<2.0/<2.0 |
5/55 |
40*20*8 |
WIFA70/30M |
70 |
30 |
≤3 |
20 |
3.0 |
13 |
<2.0/<2.0 |
5/60 |
40*20*8 |
WIFA140/50M |
140 |
50 |
≤3.5 |
25 |
3.5 |
11 |
<2.0/<2.0 |
5/80 |
40*20*8 |
WIFA280/50M |
280 |
50 |
≤3.5 |
15 |
3.5 |
10 |
<2.0/<2.0 |
5/55 |
40*20*8 |
WIFA280/80M |
280 |
80 |
≤3.5 |
20 |
3.5 |
13 |
<2.0/<2.0 |
5/60 |
40*20*8 |
WIFA500/80M |
500 |
80 |
≤3.5 |
20 |
4.0 |
12 |
<2.0/<2.0 |
5/80 |
40*20*8 |
典型应用
IF/RF放大应用
军用雷达通信系统
在航空、航天、通信、导航、定位、识别、遥测遥感、电子对抗、电子测量等各种射频微波电子系统中广泛应用

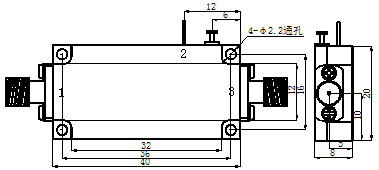

封装尺寸:
协议定制产品
我们可根据用户具体要求,调整电气、可靠性等指标的设计,选用指定的其它标准封装或模块结构形式,须协议定制产品。
