LC滤波器
- 产品品牌wx
- 产品型号
性能特点
覆盖频率范围宽：0.5MHz~3000MHz
LC微组装工艺集成，产品系列化设计，一致性好
体积小，可靠性高，全温范围内性能稳定可靠
输入、输出50Ω阻抗匹配，驻波小，易于级联使用
带内幅频特性平坦，插入损耗小、带外抑制度高，过渡频带窄
国际标准的多种全密封管壳封装形式可选
设计灵活，可按用户要求指标及外形封装定制，交货周期短
满足军用工作环境要求：-55℃～+85℃
部分产品典型电性能表（测试条件：50Ω测试系统、常温）
|
参数 符 号 型号 |
中心频率（MHz） |
3dB带宽(MHz) |
矩形系数 BW40dB/BW3dB |
带外抑制(dB) |
带内损耗 （dB） |
带内波动 （dB） |
带内反射损耗（dB） |
备注 |
|
fo |
△f1 |
K |
Rf |
IL |
△IR |
RFL |
||
|
WBPF10.7-1 |
10.7 |
1 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
该系列标准产品提供以下4种封装形式（简写）： S01/M11 SP02/DIP18 |
|
WBPF10.7-2 |
10.7 |
2 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF21.4-4 |
21.4 |
4 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF30-8 |
30 |
8 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF30-12 |
30 |
12 |
<2.5 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF45-12 |
45 |
12 |
<2.5 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF60-20 |
60 |
20 |
<2.5 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF60-30 |
60 |
30 |
<2.5 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF70-40 |
70 |
40 |
<2.5 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF120-60 |
120 |
60 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF280-80 |
280 |
80 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
|
|
WBPF420-80 |
420 |
80 |
<3 |
>70 |
<2.5 |
<0.5 |
>10 |
封装形式及引脚定义

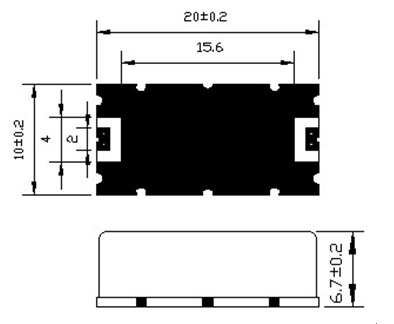

贴片小封装

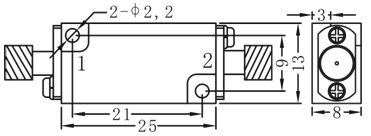

SMA接口小封装
协议定制产品
我们可根据用户具体要求，调整电气、可靠性等指标的设计，选用指定的其它标准封装或模块结构形式，须协议定制产品。
