性能特点
频率范围:10MHz~30000MHz
移相范围:0~360°(典型值)
混合微组装工艺集成,电性能稳定可靠
50Ω阻抗匹配,易于级联使用
国际标准的多种全密封管壳封装/模块化结构形式可选
满足军用环境工作条件:-55℃~85℃
极限参数
最高电源电压:+25V(电调移相),+6V(数字移相)
最大输入功率:+13dBm
工作温度范围:-55℃~+85℃
储存温度范围:-55℃~+85℃
部分产品典型电性能表
表1 数字移相器
型 号 |
频率范围(GHz) |
相位偏差Δφ(°) |
插损(dB) |
驻波比VSWR |
移相位数BIT-number |
接口 |
封装形式 |
DPH0150 |
0.1-0.5 |
±1* |
2.0±0.5 |
1.5 |
6-bit |
SMA-K |
27*26*6 |
DPH0509 |
0.5-0.9 |
±1* |
2.5±0.5 |
1.5 |
6-bit |
SMA-K |
27*26*6 |
DPH0913 |
0.9-1.3 |
±1.5* |
2.5±0.5 |
1.5 |
5-bit |
SMA-K |
27*26*6 |
DPH1225 |
1.2-2.5 |
±1.5* |
6.0±0.5 |
1.5 |
6-bit |
SMA-K |
27*26*6 |
DPH2235 |
2.2-3.5 |
±1.5* |
7.0±0.5 |
1.5 |
6-bit |
SMA-K |
27*26*6 |
DPH2060 |
3.0-6.0 |
±2* |
8.0±0.5 |
1.5 |
6-bit |
SMA-K |
27*26*6 |
DPH0612G |
6-12 |
±6 |
8.0±0.5 |
2 |
5-bit |
SMA-K |
27*26*6 |
DPH0818G |
8-18 |
±6 |
8.0±0.5 |
1.5 |
6-bit |
SMA-K |
27*26*6 |
注:带*为中心频率对应的相位 |
表2 电调移相器
型 号
|
频率范围(GHz)
|
移相范围度
|
插入损耗(dB)
|
控制电压(V)
|
控制信号带宽
|
电压驻波比
|
封装形式
|
VCP1050M
|
0.01-0.05
|
180°
|
1.2/3.0
|
0-20
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP50150M
|
0.05-0.15
|
180°
|
1.2/3.0
|
0-10
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP0250G
|
0.2-0.5
|
180°
|
1.2/3.0
|
0-15
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP0913G
|
0.9-1.3
|
180°
|
1.0/2.0
|
0-15
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP2050G
|
2-5
|
180°
|
1.2/2.5
|
0-20
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP6015
|
6-15
|
180°
|
3
|
0-15V
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP2015M
|
0.02-1.5
|
360°
|
1.7/3.0
|
0-20V
|
DC-50KHz
|
1.2/1.7
|
MB2
|
VCP0530G
|
0.5-3
|
360°
|
7
|
0-15V
|
1GHz
|
3.0/3.0
|
MB2
|
VCP0913G
|
9-13
|
360°
|
8
|
0-15V
|
1GHz
|
3.0/3.0
|
MB2
|
|

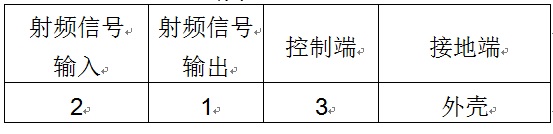

协议定制产品
我们可根据用户具体要求,调整电气、可靠性等指标的设计,选用指定的其它标准封装或模块结构形式,须协议定制产品。
