产品特性
频率范围:50~8000MHz;
体积小,易于集成到各种系统中;低功耗、低相位噪声、低杂散、高性能、高可靠性;
控制方式可选:串行控制、并行控制、固定点频;
工作温度:-55℃~+85℃;
外置参考源:5~200MHz。
型号 |
频率范围 |
频率步进 |
输出功率 |
相位噪声dBc/Hz |
杂散抑制 |
谐波抑制 |
切换时间 |
电源 |
推荐外形 |
KHz |
dBm |
@10K/@100K |
dBc |
dBc |
uS |
||||
WFS0102-100K |
100~200 |
100 |
≥10 |
-92/-120 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS0203-100K |
200~300 |
100 |
≥10 |
-90/-115 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS0305-100K |
300~500 |
100 |
≥10 |
-87/-115 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS0508-100K |
500~800 |
100 |
≥10 |
-85/-110 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS0810-100K |
800~1000 |
100 |
≥10 |
-85/-115 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS0912-100K |
950~1250 |
100 |
≥10 |
-83/-110 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS1113-200K |
11000~1300 |
200 |
≥10 |
-84/-110 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS1214-200K |
1200~1400 |
200 |
≥10 |
-82/-110 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS1418-200K |
1400~1800 |
200 |
≥10 |
-80/-105 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS1619-200K |
1600~1900 |
200 |
≥10 |
-82/-110 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS1822-200K |
1800~2200 |
200 |
≥10 |
-78/-100 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS2025-200K |
2000~2500 |
200 |
≥10 |
-75/-105 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS2428-200K |
2400~2800 |
200 |
≥10 |
-80/-105 |
≥65 |
≥15 |
400 |
+5V/100mA |
WL01 WL02 |
WFS0812-1M |
800~1200 |
1000 |
≥10 |
-90/-92 |
≥70 |
≥15 |
100 |
+10V/120mA |
WL02 |
WFS1017-1M |
1000~1700 |
1000 |
≥10 |
-85/-90 |
≥70 |
≥15 |
150 |
+15V/120mA |
WL02 |
WFS1113-1M |
1100~1300 |
1000 |
≥10 |
-86/-90 |
≥70 |
≥15 |
50 |
+15V/120mA |
WL02 |
WFS2532-1M |
2500~3200 |
1000 |
≥10 |
-85/-95 |
≥70 |
≥15 |
100 |
+15V/120mA |
WL02 |
WFS3137-1M |
3100~3700 |
1000 |
≥10 |
-83/-92 |
≥70 |
≥15 |
100 |
+15V/120mA |
WL02 |
WFS4550-1M |
4500~5000 |
1000 |
≥10 |
-80/-90 |
≥70 |
≥15 |
100 |
+8V/120mA |
WL02 |
WFS4550-1M |
4500~5000 |
1000 |
≥10 |
-80/-90 |
≥70 |
≥15 |
100 |
+8V/120mA |
WL02 |
测试条件: 100MHz参考(-150dBc/Hz@1KHz),工作温度为+25℃。

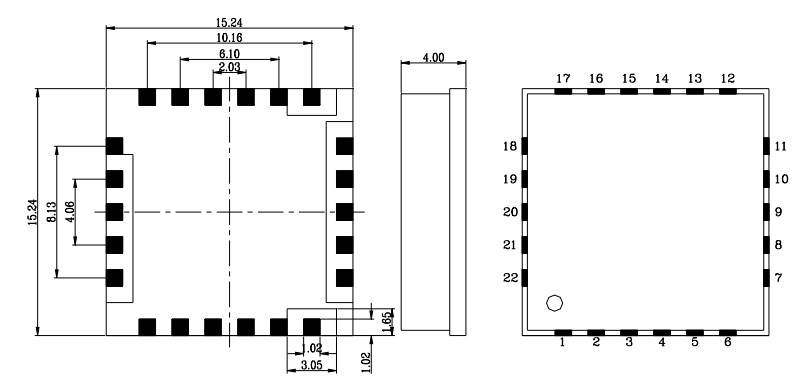

外形尺寸
协议定制产品
我们可根据用户具体要求,调整电气、可靠性等指标的设计,选用指定的其它标准封装或模块结构形式,须协议定制产品。
