限幅放大器
- 产品品牌
- 产品型号
性能特点
频率范围：10MHz~20000MHz
增益：10~75dB（典型值）
限幅输出功率：0dBm（典型值）
混合微组装工艺集成，电性能稳定可靠
50Ω阻抗匹配，易于级联使用，可组成限幅放大增益链
国际标准的多种全密封管壳封装/模块化结构形式可选
l满足军用环境工作条件：-55℃~85℃
极限参数
最高电源电压：+13V
最大输入功率：+13dBm(中频限幅)，1.5kw(脉冲、占空比8%)
工作温度范围：-55℃~+85℃
储存温度范围：-55℃~+85℃
部分产品典型电性能表
|
测试条件: 50Ω测试系统, 常温 |
|||||||||||
|
产品型号 |
工作频率 TYP(MHz) |
输入限幅起始电平 (dBm) |
限幅输出功率 （dBm） |
谐波失真 (dBc) |
小信号增益 TYP（dB） |
增益平坦度 (dB) |
噪声系数 TYP (dB) |
输入/输出 驻波比 |
供电电源 (V/mA) |
外型尺寸(mm) |
|
|
WLMA21R4 |
21.4±5 |
-65 |
0±2 |
<-20 |
60 |
≤±1 |
<7.0 |
<1.5/<1.5 |
12/80 |
40*20*8 |
|
|
WLMA3006 |
30±3 |
-65 |
0±2 |
<-60 |
60 |
≤±0.5 |
<7.0 |
<1.5/<1.5 |
12/80 |
40*20*8 |
|
|
WLMA6012 |
60±6 |
-65 |
0±2 |
<-60 |
60 |
≤±0.5 |
<7.0 |
<1.5/<1.5 |
12/80 |
40*20*8 |
|
|
WLMA7020 |
70±10 |
-65 |
0±2 |
<-60 |
60 |
≤±0.5 |
<7.0 |
<1.5/<1.5 |
12/80 |
40*20*8 |
|
|
WLMA280 |
280±20 |
-60 |
0±2 |
<-60 |
60 |
≤±0.5 |
<7.0 |
<1.5/<1.5 |
12/80 |
40*20*8 |
|
|
WLMA0110 |
10~100 |
-5 |
0±1 |
<-20 |
10 |
≤±1 |
<7.0 |
<1.5/<1.5 |
12/50 |
40*20*8 |
|
|
WLMA0515 |
50~150 |
-8 |
0±1 |
<-20 |
13 |
≤±1 |
<5.0 |
<1.5/<1.5 |
12/50 |
40*20*8 |
|
|
WLMA1535 |
150~350 |
+20 |
15±1 |
<-20 |
-0.8 |
≤±1 |
-- |
<1.5/<1.5 |
12/50 |
40*20*8 |
|
|
WLMA0205 |
200~500 |
+20 |
15±1 |
<-20 |
-0.8 |
≤±1 |
-- |
<1.5/<1.5 |
12/50 |
40*20*8 |
|
|
WLMA5010 |
500~1000 |
+20 |
15±2 |
<-22 |
-0.8 |
≤±1 |
-- |
<1.5/<1.5 |
12/50 |
40*20*8 |
|
|
WLMA9013* |
900~1300 |
+20 |
15±2 |
<-25 |
-1 |
≤±1 |
-- |
<1.5/<1.5 |
-- |
40*20*8 |
|
|
WLMA0105G |
1000~5000 |
+20 |
15±2 |
<-24 |
-1 |
≤±1 |
-- |
<1.5/<1.5 |
12/50 |
40*20*8 |
|
*为无源限幅器，输入功率可达1.5kw(脉冲、占空比8%)

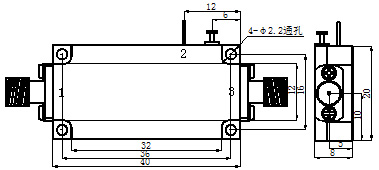

封装尺寸：
协议定制产品
我们可根据用户具体要求，调整电气、可靠性等指标的设计，选用指定的其它标准封装或模块结构形式，须协议定制产品。
